RAPTOR

Prstencový ovinovací automat

Ovinovací stroj RAPTOR je špičkový, mimoriadne robustný a spoľahlivý automat pre plne automatické balenie v najnáročnejších prevádzkach. Spĺňa všetky požiadavky na aplikácie v kontinuálnych výrobných a baliacich prevádzkach – najvyššia spoľahlivosť, úsporná prevádzka, minimálna spotreba fólie, kvalitné balenie. Použitá technológia (rotácia prstenca s nosičom fólie) umožňuje docieliť kapacitu balenia až 140 paliet/hod. Stroj je vybavený dvojmotorovým predpínaním fólie s možnosťou regulácie prieťahu (až 400%) a zváracou jednotkou pre spoľahlivú tepelnú fixáciu po ukončení baliaceho cyklu.

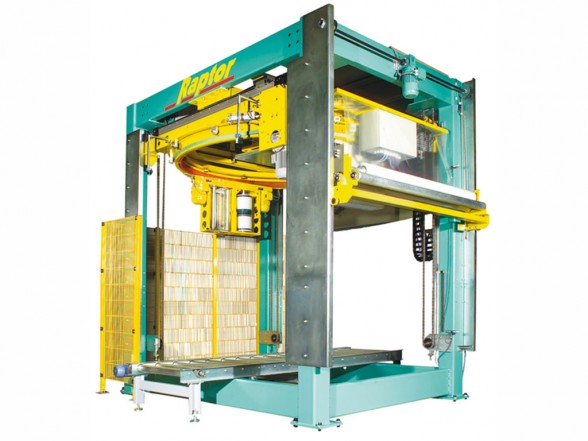

Raprot ovinovací automat

Technická špecifikácia štandardného prevedenia:

  • plne automatická prevádzka vrátane uchytenia, rezania a zvarenia konca fólie
  • natiahnutie fólie pomocou dvojkomorového predpínacieho systému (0-400%) nezávisle nastaviteľné pre jednotlivé kroky baliaceho cyklu
  • maximálny rozmer palety (d x š): 1 500 x 1 500 mm
  • regulácia rýchlosti rotácie, plynulý štart a dobeh prstenca
  • regulácia rýchlosti pojazdu prstenca (nezávisle nadol a nahor)
  • automatické snímanie výšky palety pomocou optického čidla
  • programovanie stroja (ukladanie parametrov so pamäti)
  • riadiaci počítač: SIMATIC S7-315
  • Prekrývanie krycou fóliou (Raptor)
  • Nosič stretch fólie (Raptor)

Voliteľné príslušenstvo a doplnky:

  • horný prítlak
  • automatický aplikátor prekrývacej fólie pre vodotesné alebo prachotesné balenie
  • poháňaný valčekový dopravník pod rotačným prstencom
  • prizdvih paliet pod rotačným prstencom (pre zabalenie tovaru vrátane celej výšky palety)



Technické parametre Raptor
Rýchlosť otáčok točne 5 - 15 otáčok/min.
Šírka role fólie 500 mm
Doporučená hrúbka fólie 12 - 35 μm
Max. rýchlosť rotácie prstenca 60 otáčok/min.
Max. kapacita balenia 140 paliet/hod. (s prekrytím 100 paliet/hod.)
Tlakový vzduch 600 kPa
Napájenie 3 × 400 V / 50 Hz
Príkon 1,3 kVA



Leták RAPTOR k stiahnutiu
